高端泵举型双轮铣槽机关键技术研究与产业化

2019/11/15 15:51

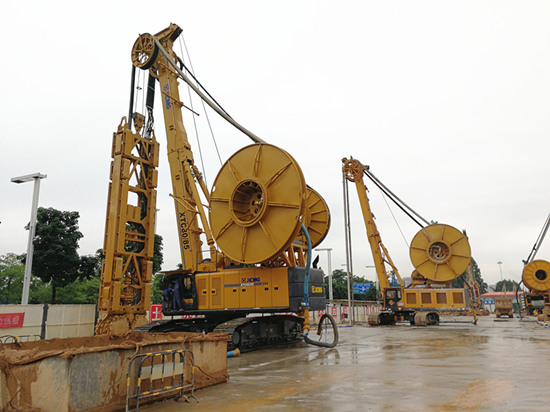

高端泵举型双轮铣槽机关键技术研究与产业化

    项目简介:

    高品质地下连续墙工法在中国难以推广,原因在于其施工设备一直为国外公司垄断,价格极高。因此,国家将地下连续墙与复杂地层桩基础施工关键装备研发作为重点攻关方向,期望以高端装备引领工法革新,打破国外垄断,重点攻克泵举、齿轮传动双轮铣槽机关键技术,促进基础施工行业的装备进步和工法升级。

    该项目攻克了铣轮驱动、自动进给等四项关键技术,开发了系列泵举型双轮铣槽机XTC80/85TC80)、XTC80/60XTC100/105XTC80/60M并产业化。

    1.基于分体式密封驱动的水下传动与泵送技术。①首创了双机械密封的分体式驱动技术与装置,解决了马达和减速机的油液密封和隔离难题;②开发了鼓形齿长轴+一级伞齿+双向两级行星传动齿轮箱;③开发了高耐磨砂石泵和基于分体式驱动技术的驱动总成。

    2.铣刀架自动进给与纠偏控制技术。①首创的“恒速限压”和“恒压限速”双模式自动进给控制技术,具有极强的地质适应性;②开发的铣刀架位姿实时监测与修正的纠偏控制技术,确保成槽垂直度在3‰以内。

    3.多管线绞盘随动控制技术与模块化组合。①基于测深的软管背压多段控制策略,实现绞盘随刀架同步升降和拉力平衡;②开发的液压绞盘和泥浆绞盘可在多个机型上自由组合。

    4.人机安全与智能故障诊断与预警技术。①基于人机监测的安全启动控制,保证施工中的人员和设备安全;②设置的液压系统多点压力、油品和温度监测与报警系统,保证了系统清洁和设备安全施工;③CAN线路故障快速定位技术,实现了故障点的快速定位和检修。

    该项目授权发明专利14项、实用新型19项;受理国外专利4项、发明专利23项。产品经中国机械工业联合会鉴定:填补国内空白,整体性能达到国际先进水平,其中分体式铣轮驱动装置达到国际领先水平。先后获江苏省首台重大成套装备和江苏机械工业科技进步一等奖。

    2016年实现产业化,累计销售18台,销售额2.71亿元,其中2018年销售1.6亿元,同比增长31%,国内市场占有率达30%。该项目的实施打破了国外垄断,成为国内双轮铣产品标杆,促进了行业装备技术进步和先进工法在国内工程中的应用和推广。

    获奖等级:一等奖

    完成单位:江苏徐工工程机械研究院有限公司、徐工基础工程机械有限公司
